切り替えコックの取り付け方法

蛇口にはいろいろなタイプがありますが、取り付けの基本は蛇口先端に切り替えコックを固定することです。

切り替えコックが固定できれば、後はホースを接続するだけです。

切り替えコックの取り付け



切り替えコック各部の名称



切り替えコック各部の名称

切り替えコックの付属アダプター


Cリング16mm

M24×P1.0

M22×P1.0

丸型用ビス止金具
 ① ② ③ ④

Cリング19mm

M23×P1.25

M22×P1.25

吐水パイプ元付用アダプター
 ⑤ ⑥ ⑦ ⑧

付属部品のアダプター(上図)のうち蛇口に合うものを1つだけ選択して、以下の例のように取り付けます。



蛇口別切り替えコックの取り付け例

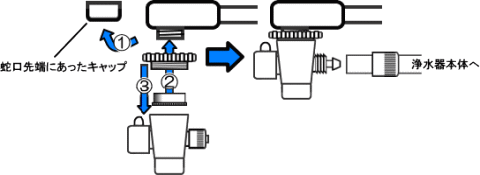

先端にキャップ(網)のついている蛇口

 蛇口先端のキャップをはずします。

 ネジの合うアダプターを使用して締め付けリングを蛇口に固定します。(締め付けリングを蛇口に固定するのは、どの蛇口でも共通の作業です。)

 締め付けリングと切り替えコック本体を固定します。

キャップをはずした時、蛇口のネジが外ネジの場合は、切り替えコック附属部品③か⑦を使用してください。

キャップ付き外ネジ



キャップをはずした時、蛇口のネジが内ネジの場合、切り替えコック附属部品②か⑥を使用してください。

キャップ付き内ネジ

オーソドックスなパイプの蛇口

蛇口が普通のパイプの場合、その太さによって切り替えコック附属部品①か⑤を使用してください。

普通のパイプ

太いパイプの蛇口

蛇口のパイプが太くて①か⑤が使用できない場合、切り替えコック附属部品④を使用してください。

太いパイプ

元付けの方法

このような普通の丸いパイプの時、を使用して元付けにすることもできます。

元付け
